案例
|

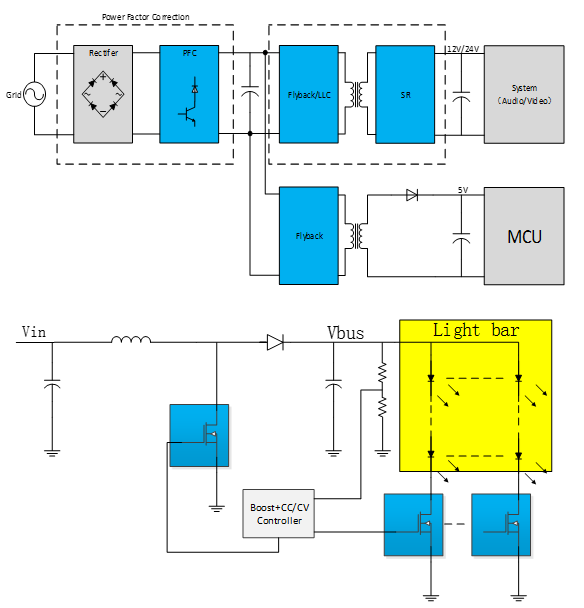

電視因液晶屏本身沒有發光功能,這就需要在液晶屏后加一個照面系統,該背光照明系統由發光部件、導光板和背光電源構成。TV背光電源功率一般為100-500W,其作用就是將市電的交流電壓轉換成12V的直流電壓輸出,從而向顯示器供電。由于顯示器內部的主板上還有DC-DC電壓轉換器以獲得8V/5V/3.3V/2.5V電壓,所以電源輸出的12V的直流電壓就能滿足顯示器工作的要求。一般拓?fù)浣Y(jié)構會采用PFC、LLC、SR、Falyback、BOOST+CC/CV拓?fù)涞取?/p> 新一代TV超薄的外形,對背光電源的小型化、輕薄化提出了挑戰。新潔能提供了最豐富的表面貼裝的高壓和低壓MOSFET,具有良好的EMI和出色的熱性能。 線路圖 |
